יכולת ערבוב
8 כניסות עם ניתוב ניתן להגדרה – 2 יציאות
כניסות שמע
מיקרופון/קו עם קלט עדיפות/דפוק
מחבר יורובלוק 2 × 5 פינים (ערוץ A, E)
מיקרופון/קו עם RCA מסוכם מחבר יורובלוק 6 × 3 פינים,
6 x סטריאו RCA (ערוץ B, C, D, F, G, H)
עַכָּבָּה מיקרופון/קו מאוזן: 20 kΩ
קו לא מאוזן ו-RCA: 10 kΩ
רמת קלט מקסימלית 4.88 וולט (+16 dBu)
כוח פאנטום של מיקרופון 48 V
יציאות שמע תְפוּקָה
מחבר יורובלוק 2 × 3 פינים
הרווח טווח
-(סימן אינסוף – +10dB
רמת פלט מקסימלית
9.6 וולט (+22 dBu)
בקרות

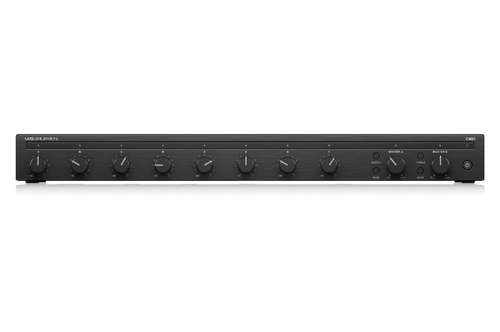

חֲזִית
כפתור המתנה, בקרת קלט ויציאה, בקרות טון – בס וטרבל

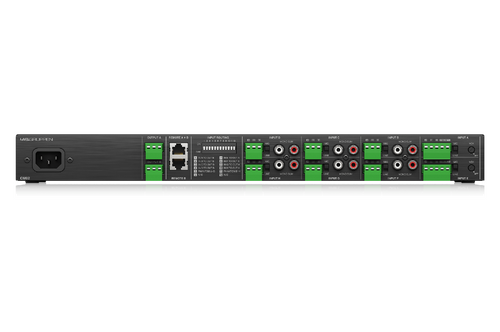

חלק אחורי
מתג מיקרופון/קו, בקרת סף ווקס/דוקינג, הספק פנטום, ניתוב קלט (דגמים דו-ערוצים בלבד)
בקרות טון
בַּס
±10 dB @ 100 הרץ
לְשַׁלֵשׁ
±10 dB @ 10 קילו-הרץ
אינדיקטורים
כּוֹחַ
פועל (כחול), כפה המתנה (אדום), המתנה (צהוב)
תשומות
אות (LED ירוק)
>12.3 mV (-36 dBu)
קליפ (LED אדום) 4.88 וולט (+16 dBu)
לִשְׁלוֹט אות (LED ירוק) >-50 dBu
מגבלה (נורית אדומה) 3 V (+12 dBu)
מערכת
מחבר מרחוק
2 x מחבר Ethernet RJ45
ביצועים
עיוות
<0.05%
תגובת תדר
20 הרץ עד 20 קילו-הרץ, +0.5 / -1 dB
Crosstalk (2 דגמי ערוצים)
>70 dB
אות לרעש
>97 dBA
ספק כוח, מתח (נתיך)
מתח ראשי
אוניברסלי 100-240 V~, 50/60 הרץ
נתיך
T 3.15 A H 250 V
צריכת חשמל
20 W
מחבר רשת
מחבר IEC סטנדרטי
מידות / משקל
מידות (H x W x D)
44 × 437 × 248 מ"מ (1.7 × 17.2 × 9.8 אינץ’)
מִשׁקָל 2.4 ק"ג (5.3 פאונד
סיים
שלדת אלומיניום אנודייז שחור מוברש עם תחתית פלדה צבועה שחורה
אישורים CE, WEEE, CCC, cTUVus, PSE, RCM, RoHS, FCC חלק 15 Class B
