כוח פלט מקסימלי 4 או 8 Ω לכל ערוץ
120 W
מספר ערוצי מגבר מספר
1
עכבת עומס מינימלית מצב 4 Ω
4 Ω
מצב 8 Ω
8 Ω
מצב פלט 70V
41 Ω
מצב פלט 100V
82 Ω
יציאות שמע פלט מגבר
מחבר יורובלוק 2 פינים, סטריאו
פלט Aux מחבר יורובלוק 3 פינים
רמת יציאת Aux מקסימלית 4.88 וולט (16 dBu)
כניסות שמע מיקרופון/קו עם קלט עדיפות/דפוק
מחבר יורובלוק 1 × 5 פינים (ערוץ A)
מיקרופון/קו עם RCA מסוכם מחבר יורובלוק 3 × 3 פינים, 3 x RCA סטריאו (ערוץ B, C, D)
עַכָּבָּה מיקרופון/קו מאוזן: 20 kΩ קו לא מאוזן ו-RCA: 10 kΩ
רגישות כניסה עבור פלט מגבר מקסימלי או רמת פלט aux נומינלית (+4 dBu). מיקרופון: 0.038 וולט (-26 dBu)
מאוזן: 1.23 וולט (+4 dBu)
RCA: 0.62 V (-2 dBu) כל אחד עבור mono sum RCA
רמת קלט מקסימלית 4.88 וולט (+16 dBu)
כוח פאנטום של מיקרופון 48 V

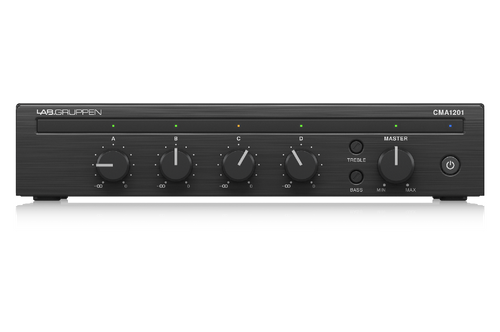

בקרות חֲזִית כפתור המתנה, בקרת קלט ויציאה, בקרות טון – בס וטרבל
חלק אחורי תצורת עומס – (4 Ω / 8 Ω / 70 V / 100 V), מסנן העברת מעבר גבוה של 80 הרץ, מתג מיקרופון/קו, בקרת סף ווקס/דוקינג, הספק פנטום, ניתוב קלט (דגמים דו-ערוצים בלבד)
בקרות טון
בַּס
±10 dB @ 100 הרץ
לְשַׁלֵשׁ
±10 dB @ 10 קילו-הרץ
אינדיקטורים
כּוֹחַ
פועל (כחול), כפה המתנה (אדום), המתנה (צהוב
תשומות
אות (LED ירוק)
>12.3 mV (-36 dBu)
תקלה (נורית אדומה)
לְקַצֵץ
לִשְׁלוֹט
אות (LED ירוק)
>-50 dBu
תקלה (נורית אדומה)
התחממות יתר, תקלת DC, זרם יתר וכו’
מגבלה (נורית אדומה)
מגבלת תפוקה
מערכת
סוג מעגל פלט
כיתה ד’
מחבר מרחוק
1 x מחבר Ethernet RJ45
ביצועים
עיוות, 1/8 הספק נקוב
<0.05%
תגובת תדר
20 הרץ עד 20 קילו-הרץ, +0.5 / -1 dB
Crosstalk (2 דגמי ערוצים)
>70 dB
אות לרעש
>97 dBA
לעבור סינון גבוה
80 הרץ HPF
הגנה על מעגלים
הִתקָרְרוּת
מקורר הסעה, ללא מאוורר
הגנת מגבר
הגנה תרמית, הגנה על זרם יתר, הגנה DC, הגנה בתדר גבוה
הגנת עומס
התנהגות הפעלה וכיבוי מבוקרת, הגנה מפני תקלות DC
ספק כוח, מתח (נתיך)
מתח ראשי
100-240 V~, 50/60 הרץ
נתיך
T 3.15 A L 250 V
צריכת חשמל 1/8 הספק מדורג @ 4 Ω
50 W
מחבר רשת
מחבר IEC סטנדרטי
מידות / משקל
מידות (H x W x D)
44 × 218 × 299 מ"מ (1.8 × 8.6 × 11.8 אינץ’)
מִשׁקָל 2.4 ק"ג (5.3 פאונד)
סיים שלדת אלומיניום אנודייז שחור מוברש עם תחתית פלדה צבועה שחורה
אישורים
CE, CCC, WEEE, cTUVus, PSE, RCM, RoHS, FCC חלק 15 Class B
